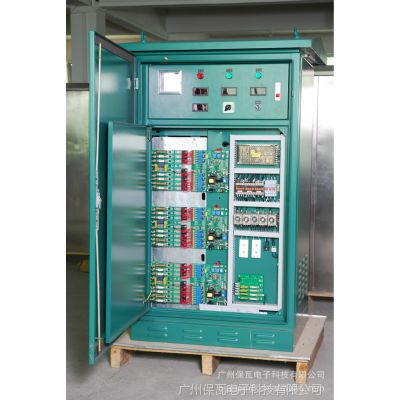

NE-100智能照明调控装置/节能装置

产品型号：NE-10，NE-15，NE-20，NE-30，NE-45，NE-60，NE-80，NE-100，NE-120，NE-150，NE-160，NE-200

利用电磁调压***技术，一种改进照明系统的方法，稳定并降低供电电压：智能照明调控装置系统***在任何时候都输出固定的稳定的电压，电压偏差范围仅为±2%。因而可以***照明系统工作于额定电压下，而不致于因灯具过压而降低了使用寿命，或因欠压而降低了输出的亮度。

节能：克服了因电压过高引起的耗电量过大，用户亦可预设时段和照明亮度的功能。节能效果达20%~40%。

每相的独立调节：完善的智能照明调控装置系统仅工作于受波动影响的那一相。通过受控的、缓慢的、稳定的方式进入到节电模式，从而进入照明节能模式及客户预设的电压模式，满足各种各样的要求。

一、一般要求

NE系列智能照明调控装置作为全线照明节省电能所用，NE系列智能照明调控装置放置在箱式变电站低压间隔内或埋地变压器附近，摆放整齐美观。

二、技术指标

1、工作电压：

输入：380V（+25％,-5%）,50Hz

输出：+25%/-5%额定电压

+11%/-19%节电电压（水银灯）

+10%/-25%节电电压（高压钠灯）

380V/220V（±2％）,50Hz

2、具有软启动功能；

3、无触点调压；

4、自动稳压功能；

5、三相独立调节，允许带***不平衡负载；

6、带有静态旁路，每相除了正常的稳压、节能工作回路以外，同时带有两套静态旁路；

7、输出无谐波畸变；

8、运行环境

温度：－40℃～＋80℃

相对湿度：0～95％无冷凝

MTBF≥60000h

噪音（1米处）<35db<>

9、快速调节：设备能够根据电网电压的波动，及时地快速调节，调节的时间<10ms；<>

10、无论是220V稳压状态还是节能状态，都能***输出电压精度在+2%之间；

11、在输入电压范围内，输出电压能够在78V的范围内平稳、连续的变化。

12、远程控制接口：具有远程自动化控制RS-485接口。

启 动：NE系列智能照明调控装置系统通电后将启动日常工作周期，通过每一相的微处理器，检测装置的所有参数，然后进入照明系统“软启动”过程。从200V AC（或者其它设置的电压）开始启动，然后停留在220V AC的电压水平。在这个启动周期，可以减少约40%的照明启动过电流，电压随即在大约6分钟内，缓慢上升至额定值220V AC。“软启动”功能对照明灯具起到非常理想的保护作用。完成启动过程后，电压将持久稳定在对应的电压水平。当检测到“节能输入信号”时，调控装置进入照 明系统“软降压”过程。电压随即在大约6分钟内缓慢下降至设定额定值，电压将持久稳定在对应的电压水平。

常见故障解除

1、常见故障通常是安装和操作不正确所引起，因此，用户可先自行检查各种连接线是否正确，根据下列故障现象自行检查，如未能解决，则须实时与供货商联络。

2、接线错误引起开关跳闸：应检查线路是否有短路现象或检查系统的实际负载是否大于系统的额定电流。

3、系统不能进入节电状态：检查系统是否正处于旁路运行；输入电压是否过低，导致系统处于低压保护状态;负载电流是否过低,系统处于低电流旁路状态。

4、出现故障指示灯时，可采用切断电源，重新复位。如未能解决，则须实时与供货商联络。

5、如控制面板上按键无效，将系统重新激活即可回复正常；如按键仍然无法动作，请与供货商联络安排检查及维修。

系统的保养

 1、经常要保持机壳及周围环境的清洁。避免用于雨淋、阳光直射、腐蚀性液体或气体、强烈震动等环境中。

 2、由于热胀冷缩和热传递不均匀，主电流连接部分建议用户定期维护；

 3、机壳在清洁时要注意人身安全。

 4、清洁时，要注意不要把金属导电物落入机箱内以造成短路。

 5、在正常运行调试过后应装上盖板，防止意外发生。
